Čistilna naprava Klaro Easy

Zaporedno biološko čiščenje ali SBR. V napravi ni električnih komponent. Sistem z enim ali več rezervoarji. Velikosti do 500 PE.

Skice in dimenzije

V spodnjih tabelah veljajo mere rezervoarjev za vgradnjo v nepovozno površino.

Pri vgradnji v vozno površino je potrebno upoštevati dodatek za višino 330 mm. Vse ostale dimenzije so enake.

Klaro Easy izvedba v enem rezervoarju (2 do 8 PE)

3750L

DolžinaŠirinaVišinaTežaSkupna prostorninaPrebivalciMaks. dnevni dotok
2280 mm1755 mm1880 mm150 kg3750 L2 - 5 PE750 L

Tehnična skica | Tehnična skica PDF


4800L

DolžinaŠirinaVišinaTežaSkupna prostorninaPrebivalciMaks. dnevni dotok
2280 mm1985 mm2110 mm185 kg4800 L4 - 6 PE900 L

Tehnična skica | Tehnična skica PDF


6500L

DolžinaŠirinaVišinaTežaSkupna prostorninaPrebivalciMaks. dnevni dotok
2390 mm2190 mm2390 mm220 kg6500 L6 - 8 PE1350 L

Tehnična skica | Tehnična skica PDF

Klaro Easy izvedba v dveh rezervoarjih (9 do 18 PE)

5400L

DolžinaŠirinaVišinaTežaSkupna prostorninaPrebivalciMaks. dnevni dotok
4660 mm1565 mm1690 mm240 kg2x 2700 L4 - 8 PE900 L

Tehnična skica | Tehnična skica PDF


7500L

DolžinaŠirinaVišinaTežaSkupna prostorninaPrebivalciMaks. dnevni dotok
5060 mm1755 mm1880 mm300 kg2x 3750 L8 - 10 PE1500 L

Tehnična skica | Tehnična skica PDF


9600L

DolžinaŠirinaVišinaTežaSkupna prostorninaPrebivalciMaks. dnevni dotok
5060 mm1985 mm2110 mm185 kg2x 4800 L10 - 12 PE2100 L

Tehnična skica | Tehnična skica PDF


13000L

DolžinaŠirinaVišinaTežaSkupna prostorninaPrebivalciMaks. dnevni dotok
5280 mm2190 mm2390 mm440 kg2x 6500 L12 - 18 PE2700 L

Tehnična skica | Tehnična skica PDF

Paket cevi SBR

(Doplačilo - dobavljivo samo ob nakupu Graf-Male biološke čistilne naprave Klaro)

[kat. št. 107047]



+D Paket za denitrifikacijo (odstranjevanje dušika)

(Doplačilo - samo ob nakupu Graf-čistilne naprave Klaro Easy/Aqua Simplex)

[kat. št. 107044]



+P Paket za odstranjevanje fosfatov

le v povezavi z paketom Comfort + K. (Doplačilo - samo ob nakupu Graf-čistilne naprave Klaro Easy/Aqua-Simplex)

[kat. št. Na zahtevo]



+H Higienski paket

Higienski paket: izčrpano očiščeno vodo se presvetli tudi z UV-svetlobo, s čimer se uniči mikroorganizme. Vključuje Komfortpaket +K. (Doplačilo - samo ob nakupu Graf-čistilne naprave Klaro Easy)

[kat. št. Na zahtevo]



+K Komfort paket

Kontrolna enota-mikroprocesor z večjim prikazovalnikom in gumbi. Prepoznavanje prenizke količine dotoka je vgrajeno v nadzor s pomočjo tlačnega senzorja. Obvezno pri izbiri opcij +H in +P.

[kat. št. 107277]



Zunanja nadzorna omarica za 2-8 prebivalcev iz umetne mase

Doplačilo - samo ob nakupu GRAF-čistilne naprave Klaro Easy

[kat. št. 107167]



Zunanja nadzorna omarica za 12-18 prebivalcev iz umetne mase

Doplačilo - samo ob nakupu GRAF-čistilne naprave Klaro Easy

[kat. št. 107168]

Podrobnosti o čistilni napravi

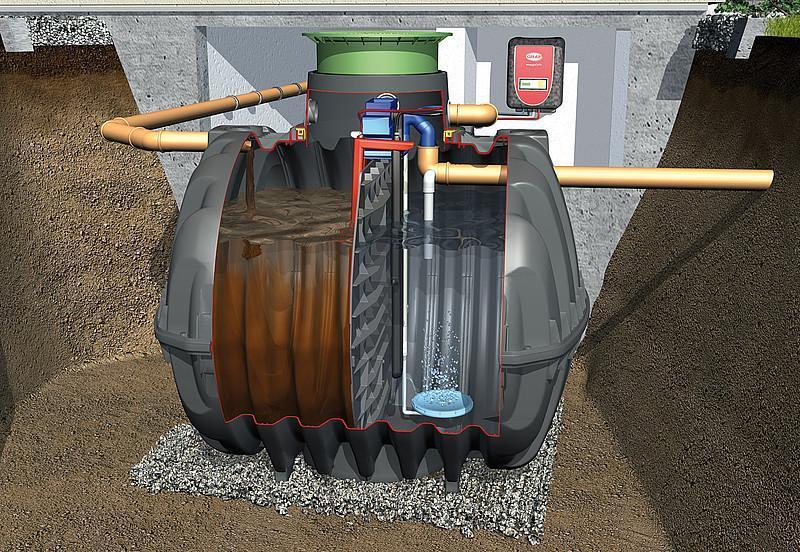

  • SBR-čistilna naprava je v osnovi iz 2 prekatov: zbiralni prekat kot zadrževalnik in prekatom za čiščenje in poživljanje (SBR-reaktor).
  • Vsa čistilna tehnika je vgrajena v rezervoar, razen krmilne enote. V rezervoarju ni vgrajenih električnih komponent. Vsa prečrpavanja se vršijo s pomočjo kompresorja preko treh zračnih črpalk (ni električnih črpalk).
  • Kompresor (puhalo) vpihuje zrak preko povezovalnih cevi v SBR-reaktor, kjer se s pomočjo krožnikastega prezračevalnika, ki je vgrajen na dnu reaktorja tvorijo majhni mehurčki zraka. Kompresor (puhalo) je skupaj še z ostalo tehniko vgrajen v krmilni omarici. Krmilna omarica je običajno vgrajena v hiši (klet, kurilnica, garaža …). Vsi deli so enostavni za vzdrževanje. Kompresor je tih in ima dolgo življensko dobo obratovanja.
  • Popolnoma biološka čistilna naprava deluje po modernem SBR postopku.
  • Istočasno mehansko predčiščenje in biološko čiščenje.
  • Dimenzionirano po EURONORM prEN 12566.
  • Lahka za transport in prenašanje. Enostavna vgradnja.
  • Nastavljiva globina vgradnje s pomočjo teleskopskega jaška s pokrovom.
  • Vgrajeni kompresor ima zaščito pred hidravličnimi preobremenitvami.
  • Hitra in enostavna montaža zaradi modulne izvedbe čistilne tehnike Klaro Easy (enorezervoarska izvedba) in Klaro Easy System (dvorezervoarska izvedba).
  • Vsi sestavni deli modula za vgradnjo v rezervoar (cevi, prezračevalnik, prečrpalni deli) so nameščeni na nosilcu, tako, da modul samo še spustimo na pregradno steno rezervoarja.
  • Sigurno delovanje, saj v rezervoarju čistilne naprave ni pokvarljivih delov (vsa prečrpavanja se vršijo preko zračnih vzvodov).
  • Energijsko varčna.
  • Čistilna naprava je bila testirana v Nemčiji in ima vse certifikate (CE-certifikat za moč čiščenja, CE-certifikat za vodotesnost, CE-certifikat za nosilnost rezervoarja ), kar dokazujemo z objavo certifikatov na teh straneh.
